제품을 안전하게 사용하기 위해서

솔루션/기술지원 > 제품보증 > 제품을 안전하게 사용하기 위해서

솔루션/기술지원

제품을 안전하게 사용하기 위해서

측정기를 안전하게 사용하기 위해서 사용설명서의 "사양"에 아래와 같은 항목을 기재하고 있습니다

· 대지간 정격전압 : 측정 부분의 대지에 대한 전압 레벨, 측정 카테고리, 예상되는 과도 과전압 등
· 사용 장소 : 오염도 2, 실내 사용, 고도 2000m 이하 등

1. 측정 카테고리에 대하여

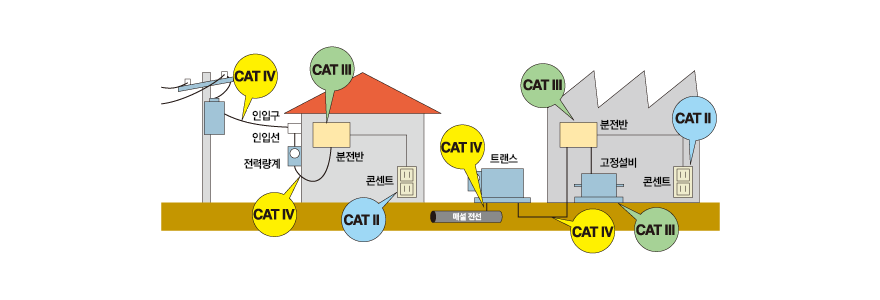

안전성에 관한 규격(EN61010 시리즈, JIS C 1010 시리즈)에서는 측정 부분의 대지간 정격전압과 전류용량(단락 고장시에 흐르는 전류의 크기) 및 측정 부분에 생기는 과도 과전압을 바탕으로, 측정 카테고리를 Ⅱ~Ⅳ로 분류합니다.

측정 카테고리 Ⅱ
콘센트에 직접 연결하는 기기의 전원 플러그에서 기기의 전원회로까지
측정 카테고리 Ⅲ
분전반에서 전력을 직접 끌어오는 기기(고정설비 등)의 전원 배선과 전원회로 및 분전반에서 콘센트의 뒷면 배선 단자까지의 배전로
측정 카테고리 Ⅳ
건조물로의 인입 전로, 인입구로부터 전력량계 및 분전반까지의 전로

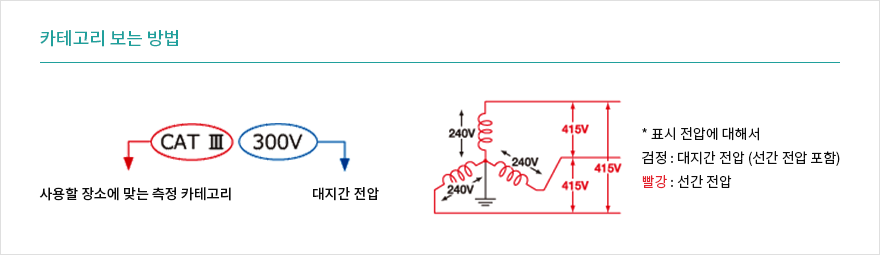

측정 카테고리 Ⅱ는 CAT II, 측정 카테고리 Ⅲ은 CAT III, 측정 카테고리Ⅳ는 CAT IV 로 나타내며 측정기의 측정 단자 부근에 표시되어 있습니다.

카테고리의 수치가 작은 측정기로 수치가 큰 측정 장소를 측정하면 중대한 사고로 이어질 위험이 있으므로 절대로 하지 마십시오.

2. 예상되는 과도 과전압에 대하여

공장과 같은 전력라인에서는 전원전압의 10배 정도되는 과도한 과전압(임펄스 형태의 전압)이 포함되는 경우가 있습니다. 측정 장소의 과도 과전압을 미리 예측하여, 해당 과도 과전압에도 견딜 수 있는 안전설계가 필요합니다.

안전성에 관한 규격에는 대지간 전압과 측정 카테고리에서 다음과 같은 과도 과전압의 값이 규정되어 있습니다.

대지간 전압 [V] 과도 과전압의 값 [V]
CAT Ⅱ CAT Ⅲ CAT Ⅳ
300 2500 4000 6000
600 4000 6000 8000
1000 6000 8000 12000

측정 부분의 대지간 전압이 600V라고 한다면, 측정 카테고리 IV의 장소에서는 8000V의 과도 과전압이 포함될 가능성이 있습니다. CAT IV인 측정기는 8000V의 과도 과전압에 견디도록 설계되어 있습니다. CAT III인 측정기라도 6000V까지밖에 버틸 수 없는 측정기는 8000V의 과도 과전압이 계측기 내부에 입력되면 절연파괴를 일으켜 감전에 이를 위험이 있습니다.

3. 오염도에 대하여

계측기 표면에 오염물질이 부착되면 절연 성능이 저하되어 감전의 위험이 높아집니다.
안전에 관한 규격에서는 계측기가 사용되는 환경을 오염도 1~오염도 4로 분류하고 있습니다.

오염도 1
오염이 없거나 건조한 오염물질(전도성이 없는 더러움, 먼지 등)만이 존재하며 오염이 계측기의 절연 성능에 영향을 미치지 않는 환경
오염도 2
건조한 오염물질(전도성이 없는 더러움, 먼지 등)만이 존재하지만, 계측기의 결로로 인해 오염물질이 일시적으로 계측기의 절연 성능을 저하시키는 환경
오염도 3
전도성이 있는 오염물질(물, 흙 등)이 존재하여 오염물질의 부착 상태에 따라서는 계측기의 절연 성능에 영향을 미치는 환경. 또는, 전도성이 없는 오염이더라도 높은 습도로 인해 결로가 생김으로써 계측기 표면이 젖어 있는 상태가 비교적 길게 지속되는 환경
오염도 4
전도성이 있는 오염물질(물, 흙 등)이 계측기의 넓은 범위에 부착하거나 비에 젖음으로써 계속적으로 절연 성능을 저하시키는 환경

오염도 2의 계측기는 상기의 오염도 1 또는 오염도 2의 환경에서 안전성을 유지하면서 사용 가능하고, 오염도 3의 계측기는 오염도 1부터 오염도 3의 환경에서 사용 가능함을 나타냅니다.

4.고도에 대하여

고도(표고)가 높아짐에 따라 기압이 내려가 방전(공기의 절연파괴)이 발생하기 쉬워집니다. 이로 인해 안전에 관한 규격에서는 고도 2000m 이하로 사용 장소를 상정한 안전설계가 규정되어 있습니다. 고도 2000m 를 초과하는 장소에서 사용하는 경우, 위험한 전압이 걸려있는 부분과 사람이 접촉하는 부분의 간격을 보다 넓게 확보해야 합니다.
