초절연계 SM7420으로 실현하는 효율적인 고정밀 다점 절연 저항 측정

요약



시작하며

여러 개의 절연 저항을 동시에 측정하고 싶으신가요?

초절연계 SM7420(4채널 고감도 전류계)을 사용하면 외부 전원 공급 장치만 연결해도 이러한 요구를 간단하게 해결할 수 있습니다.

SM7420은 자체 개발한 노이즈에 강한 삼축 커넥터를 통해 외부 잡음의 영향을 최소화하여, 정확하고 신뢰할 수 있는 측정이 가능합니다.



이 글에서는 SM7420을 활용해 여러 지점의 절연 저항을 정밀하게 측정하는 방법을 소개합니다



절연 저항 측정 원리(초절연계 SM7000 시리즈)

 HIOKI의 초절연계는 ‘정전압법’을 사용합니다.



이 방법은 테스트할 대상(DUT)에 일정한 전압을 인가하여, DUT가 실제 작동 중일 때처럼 전류가 흐르는 상태를 만들어내는 방식입니다.

만약 절연체에 작은 균열이나 결함이 있으면, 그 약한 부분을 통해 누설 전류가 흐르게 됩니다.



누설 전류는 초절연계에 내장된 **전류계(암미터)**로 측정됩니다. 그 후, 초절연계는 인가한 전압 V와 측정된 전류 I를 이용하여, 옴의 법칙(R = V / I)에 따라 절연 저항을 계산합니다.



SM7000 시리즈 초절연계로 절연 저항을 측정하는 3가지 단계



1. 측정 대상에 전압 인가:

고객이 보유한 외부 전원으로부터 테스트 대상에 안정된 전압을 인가합니다.



2. 미세한 전류를 고감도로 포착:

SM7420에 내장된 고감도 전류계가 미세한 누설 전류도 확실하게 포착합니다.



3. 저항값 계산:

연산용 설정 전압과 측정된 전류로부터 옴의 법칙(R = V / I)에 따라 절연 저항값을 계산합니다.





자세한 내용은 HIOKI의 '절연 저항 측정 입문서'를 참고하시기 바랍니다.



절연 저항 측정의 다채널화로 검사 효율성 향상

 초절연계 SM7420(4채널 고감도 전류계)은 여러 개의 절연 포인트를 동시에 측정하고자 하는 고객에게 최적의 솔루션입니다.

SM7110/SM7120은 단일 포인트 측정에 편리하지만, 더 많은 포인트를 효율적으로 측정하고자 하는 경우에는

SM7420이 그 요구에 부응합니다. SM7110/SM7120과 조합하면 최대 5채널 측정 시스템을 구축할 수 있습니다.



 항목

SM7110/SM7120

SM7420

 측정 채널 수

1ch

4ch

 고감도 전류계

내장

내장

 저소음 전원(측정 전압원)

내장

외부 전원 필수

 해당 유형의 고객님께

간단하게 절연저항 측정하고 싶은 분

여러 절연 저항을 효율적으로 측정하고 싶은




측정대상(DUT)과 연결 방법

기존 전원 공급 장치와 SM7420을 사용하여 측정할 때 연결 방법은 그림 1과 같습니다.



그림1 기존 전원을 조합하여 측정할 때 연결 예시

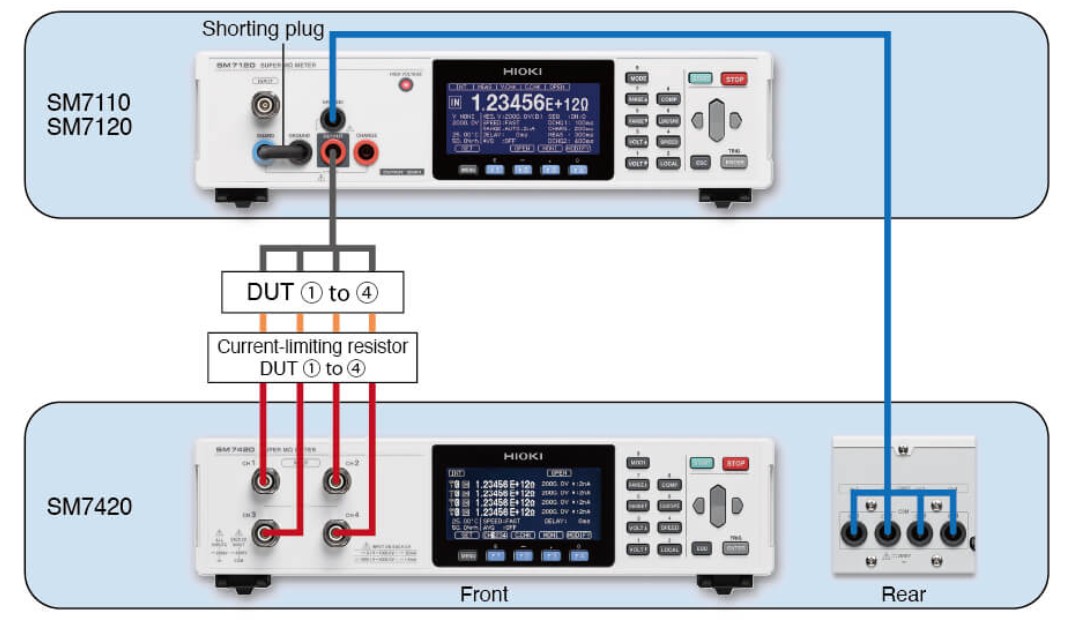

 SM7110/SM7120을 전원으로 사용하는 경우의 연결 방법은 그림 2와 같습니다.







그림2 SM7110/SM7120을 조합하여 측정할 때의 연결 예시





정확한 측정을 위해 알아야 할 사항

◆ 안전·안심을 위한 전류 제한:

측정 시스템의 안전을 보장하기 위해 각 측정 채널에 전류 제한 저항1을 사용할 것을 권장합니다. 적절한 전류 제한 저항 선택에 대한 자세한 내용은 SM7420 사용 설명서 부록을 참조하십시오.



◆ 전압설정:

저항값 연산을 위해 외부 전원 공급 장치의 출력 전압을 SM7420에 입력해야 합니다. 입력 가능한 최대 전압은 5 kV입니다. 전류계로만 사용하는 경우, 외부 전원 공급장치의 전압 범위 내에서 사용할 수 있습니다(측정기 고장을 방지하기 위해 적절한 전류 제한 저항을 사용하십시오).



◆ 독립 채널 및 공통 접지:

SM7420의 4개의 전류 측정 채널은 독립적이지만, 사용하는 모든 채널의 COM 단자(COM1~COM4)는 외부 전원 공급 장치의 COM 단자에 연결해야 합니다(분기 케이블이 필요할 수 있음).

외부 전원 공급 장치의 COM 단자가 접지되어 있는 경우, SM7420의 COM1~COM4 단자도 접지하면 그대로 측정할 수 있습니다.



◆ 최적의 전원 공급 장치 선택:

측정 오차를 줄이기 위해 리플 노이즈와 스위칭 노이즈가 적은 안정적인 외부 전원 공급 장치를 사용하십시오.

HIOKI의 절연 저항계 SM7110/SM7120을 전원으로 사용하면 SM7420의 성능을 극대화하고 보다 안정적인 측정이 가능합니다.



1DUT가 단락된 경우 전류 제한 저항은 SM7420의 고장을 방지합니다. 또한 하나의 DUT가 단락되어도 단락된 DUT를 분리하지 않고 다른 DUT의 측정을 계속할 수 있습니다. 절연저항계 SM7110을 전원으로 사용하는 경우, 그 전류제한기능에 의해 전류제한저항을 삽입하지 않아도 SM7420의 고장을 막을 수 있습니다. 그러나 전류 제한 저항이 없으면 단락된 DUT를 제거하지 않는 한 다른 DUT를 계속 측정할 수 없습니다. 따라서 HIOKI는 SM7110을 사용하는 경우에도 전류 제한 저항의 사용을 권장합니다.





GUARD 연결로 보다 정확한 측정을

 DUT 이외의 불필요한 누설 전류의 영향을 줄이기 위해 DUT 근처에 GUARD 연결을 하는 것을 권장합니다.

GUARD 단자는 다음 중 하나에 연결하십시오.



A: 외부 전원 공급 장치의 COM 단자(그림 3 참조).

B: SM7420의 빨간색 INPUT 케이블의 내부 차폐층(그림 3 참조).



히오키 제작 측정 리드의 차폐선 구조








그림 3 GUARD 접속 예



SM7110/SM7120 및 SM7420으로 5채널 측정하기

SM7110/SM7120과 SM7420을 결합하여 최대 5채널의 절연 저항을 동시에 측정할 수 있습니다. 아래 그림과 같이 연결만 하면 SM7110/SM7120이 전압 인가 및 1채널 분의 전류 측정을, SM7420에 내장된 4개의 전류계가 나머지 4채널 분의 전류를 측정하여 각각의 절연 저항을 계산합니다.




그림4 5채널 절연 저항 측정 시스템 구성 예시


HIOKI의 솔루션이 고객의 절연 저항 시험의 효율화에 도움이 되기를 바랍니다. 문의사항이 있으시면 언제든지 연락 주시기 바랍니다.
