정밀한 전류 측정을 위한 스위칭 전원 선택의 최적화(LR8450)

요약

 시작하며

 에너지 효율과 비용 최적화는 현대 장비 설계에서 필수적인 주제입니다. 전력 소비를 측정하기 위해 일반적으로 클램프 온 파워 미터가 사용되지만, 스위칭 전원의 전류 용량은 장비 설계 단계에서 충분히 고려되지 않는 경우가 많습니다. 이러한 간과로 인해 장비의 성능이 저하되고 불필요한 비용이 발생할 수 있습니다. 본문에서는 HIOKI의 데이터 로깅 솔루션을 사용하여 부하 전류를 정확하게 측정하고 장비에 가장 적합한 스위칭 전원을 선택하는 방법을 소개합니다.



 HIOKI의 계측기로 문제를 해결

 많은 제조업체들은 맞춤형 전원을 개발하는 것보다, 상용 스위칭 전원을 생산 설비에 통합하는 것이 더 실용적이고 비용 효율적인 접근 방식이라 판단하고 이를 채택하고 있습니다. 전압 요구 사항은 비교적 쉽게 파악할 수 있지만, 적절한 전류 용량을 선택하기 위해서는 다음과 같은 사항들을 신중히 고려해야 합니다.

 · 용량이 너무 작음

   부하 변동 시 전압이 변동 될 위험이 있습니다.

 · 용량이 너무 많음

   대기 전력을 낭비하여 물리적 크기가 증가하고 비용이 증가합니다.

최적의 균형을 찾으려면 실제 작동 조건에서 최대 전류 부하를 정확하게 측정해야 합니다.




 HIOKI의 정밀한 전원 선정을 위한 솔루션

 여러 전압 전원을 사용하는 장비의 경우, HIOKI의 LR8450 데이터 로거는 적절한 전류 센서와 결합해 최적의 측정 솔루션을 제공합니다. 전류 모듈이 장착된 LR8450은 플러그인 방식과 무선 방식으로 제공되는 5개의 전류 센서를 동시에 연결할 수 있어, 다양한 환경에서 유연하게 활용할 수 있습니다.



 HIOKI의 계측 솔루션의 중요한 이점

 많은 제조업체들이 맞춤형 전원 공급 장치를 개발하는 대신, 상용 스위칭 전원을 생산 장비에 통합하는 보다 실용적이고 비용 효율적인 방식을 채택하고 있습니다. 전압 요구 사항은 비교적 쉽게 파악할 수 있지만, 적절한 전류 용량을 선택하기 위해서는 다음과 같은 요소들을 신중히 고려해야 합니다.



■ 소형 및 고정밀한 폐쇄 공간용 센서

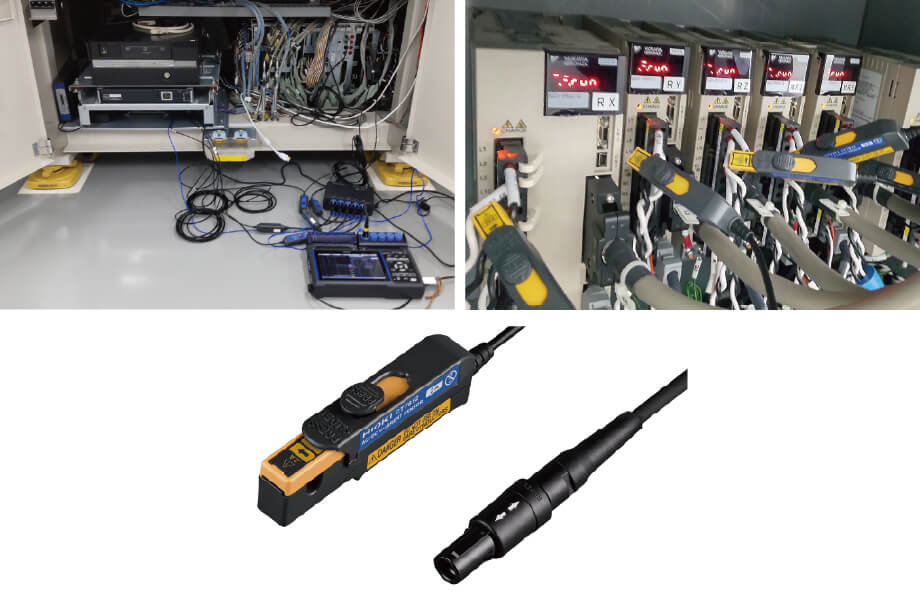

CT7812(2A) 및 CT7822(20A) AC/DC 전류 센서는 플럭스 게이트 기술을 사용하여 장시간 기록에도 뛰어난 온도 안정성을 제공합니다. 검지손가락 크기의 컴팩트한 크기로, 혼잡한 장비 케이스에 설치하기에 적합합니다.



■ 급격한 전류 변동을 포착

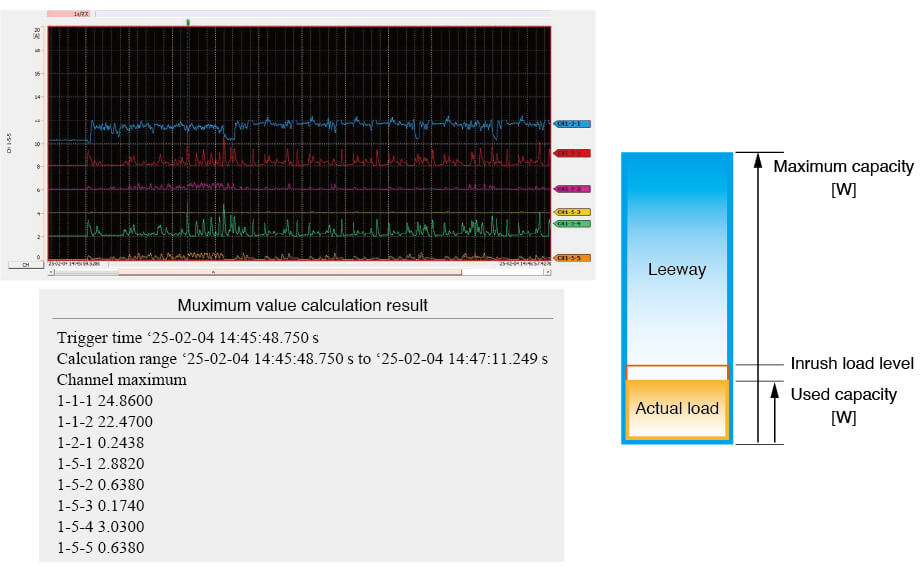

전용 고속 전류 모듈(U8556 플러그인 또는 LR8536 무선)과 결합하면 LR8450은 1ms 간격으로 전류 변화를 기록할 수 있다. 이를 통해 엔지니어는 다음을 수행할 수 있습니다.

˙ 본체 화면에서 부하 응답을 실시간으로 모니터링 할 수 있습니다.

˙ 로그 데이터에서 최대값과 평균값 계산

˙ 종합적인 측정을 기반으로 필요한 전류 용량 결정

˙ 파형 분석을 통한 전력 용량 계산

■ 종합적인 기기 평가를 위한 무선 측정

대규모 생산 또는 검사 장비의 경우, LR8450-01 무선 호환 모델을 사용하면 30m 범위 내에서 여러 지점을 동시에 측정할 수 있습니다.

˙ 각 전류 모듈에 최대 5 개의 전류 센서 연결

˙ 최대 7개의 전류 모듈을 하나의 로거에 연결(총 35개 측정 포인트)

˙ 전압/온도 모듈과 결합하여 온도 및 기타 물리량 동시 측정 가능

˙ 종합적인 설비 평가 시스템 구축



전류 센서 선택 가이드

 HIOKI는 다양한 정격 전류의 AC 및 DC 전류 센서를 제공합니다. 센서는 예상되는 전류의 크기와 AC 또는 DC인지 여부에 따라 센서를 선택해야 합니다. 예를 들어, 스위칭 전원의 1 차 측이 AC이고 2 차 측이 DC라고 가정해 보겠습니다.


■ 데이터로거

˙ LR8450 MEMORY Hi LOGGER (플러그인 모듈용)

˙ LR8450-01 MEMORY Hi LOGGER (플러그인 무선 모델용)

˙ U8556 전류 모듈 (플러그인 타입)

˙ LR8536무선전류모듈


■ 소전류에서 중전류의 경우

˙ AC/DC 전류 센서 CT7812 : 부하전류 ≤ 2A 회로용

˙ AC/DC 전류 센서 CT7822: 부하전류 ≤ 20A 회로용



■ 대전류의 경우

˙ AC/DC 오토 제로 전류 센서 CT7731 : AC/DC 100A

˙ AC/DC 오토 제로 전류 센서 CT7736: AC/DC 600A

˙ AC/DC 오토 제로 전류 센서 CT7742 : AC/DC2000A



마무리

 HIOKI의 LR8450 시리즈 데이터 로거 및 소형 전류 센서는 생산 및 테스트 장비에서 스위칭 전원 선택을 최적화하는 데 필요한 정확성과 유연성을 제공합니다. 이 통합 솔루션은 전류 소비, 전압, 온도, 왜곡, CAN/CAN FD 신호와 같은 동기화된 데이터 소스를 하나의 본체에서 실시간으로 관찰할 수 있습니다.
