비상용 전원 배터리의 열화 진단

배터리 진단시간을 약 60% 단축
빠르고 정확하게 측정하여 작업 부담을 크게 절감

도입한 고객 소개

V사는 설비의 유지보수 서비스를 제공하는 회사로, 통신사업자가 운영하는 통신설비 및 IT계열 서비스 업자가 기업용으로 운영하는 데이터 센터 등, 무정지가 요구되는 설비에 대한 24시간365일 대응 유지보수, 정기적인 유지보수를 도급 맡고 있습니다.

도입 전 배경

비상용 전원에 사용되는 배터리의 열화를 효율적으로 정확하게 진단하고 싶다

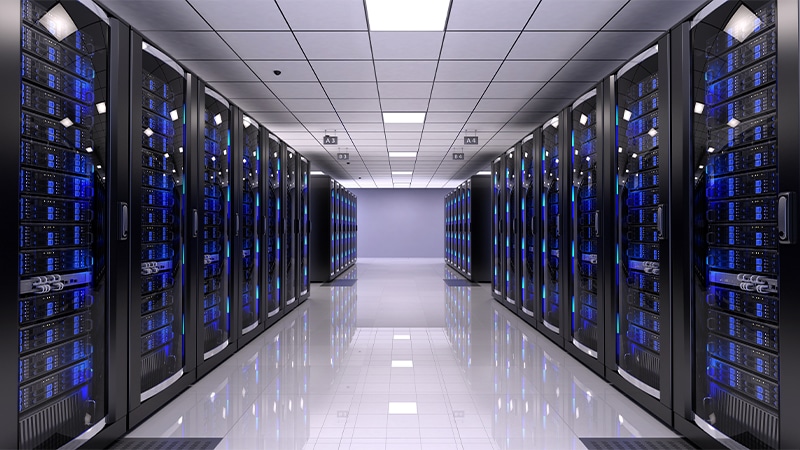

기업의 비밀정보를 보관하는 데이터 센터나 통신사업자가 운영하는 통신설비, 병원・ 은행 등 사회 인프라는 장해로 인해 전원을 사용할 수 없게 되는 사태를 피해야만 합니다. 따라서 예기치 못한 전원 장해에 대한 대비책으로 UPS(무정전전원장치)를 도입하고 있습니다. 하지만, UPS의 배터리로 사용되는 경우가 많은 납축전지는 충방전을 반복하다보면 열화를 일으킵니다. 중요한 때에 확실하게 전기를 공급할 수 있도록 평소에도 배터리의 열화상태를 관리하는 것이 중요합니다.

기업 대신에 설비의 유지보수 업무를 담당하는 V사에서는 통신사업자와 병원・은행 서비스가 어떠한 장해로 인해 정지하지 않도록 평소에도 설비의 보수 작업을 수행합니다. 보전 작업 중에는 UPS의 배터리를 점검하는 작업도 실시하는데, 이 작업에 관해 몇 가지 문제점을 안고 있었습니다.
먼저 거론된 것이, 작업 효율이 나쁘다는 것입니다. 대부분의 고객이 배터리 수를 늘리고 있어 200대이상 사용하는 현장도 있습니다. 배터리의 열화상태를 알려면 배터리 하나 하나의 내부저항・직류전압을 측정해 양불 판정을 내려야 합니다. 이 작업을 정기적으로 실시해 측정 데이터를 관리하는데 많은 시간과 작업자의 부담이 발생했습니다.

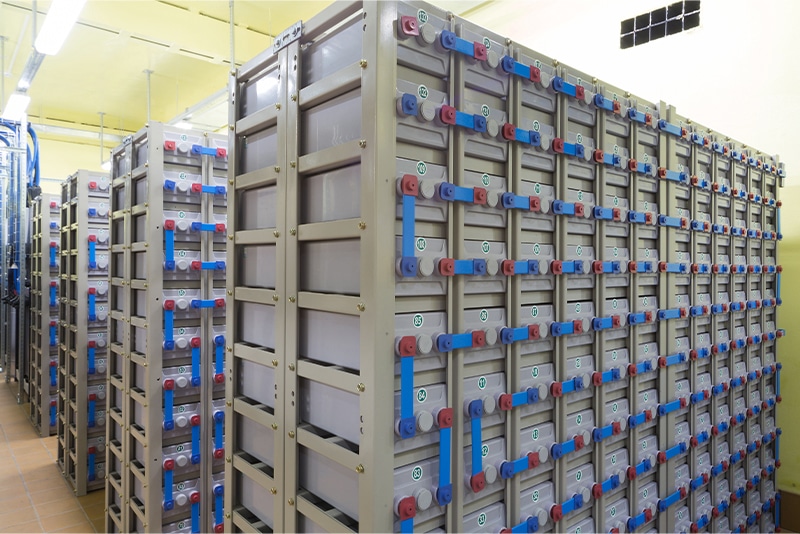

정확한 측정도 어려웠습니다. 설비 특성상, 점검 시에 전원을 끌 수가 없어 가동상태인 채로 점검을 하게 되는데, 기기 가동 중에는 아무래도 인버터 등에서 노이즈가 발생해 정확한 측정을 방해합니다. 뿐만 아니라, 대부분의 설비는 수많은 배터리가 랙에 비좁게 들어가 있기 때문에 안쪽 배터리를 점검하려면 손을 깊숙이 넣어야만 했습니다. 200대 이상의 배터리가 연결되어 수백 볼트 전압이 되기 때문에 작업자가 감전될 위험성도 있었습니다.

선정 포인트

빠른 배터리 진단 속도, 관리 업무의 편리성 등 신형 테스터를 높게 평가

실은 몇 년 전까지만 해도 UPS의 배터리는 배터리 제조사가 정한 보증기간이 지나면 통째로 교체하는 것이 일반적이였습니다. 통신사업자나 병원・은행도 몇 년에 한번씩 거액의 비용을 들여 배터리를 교체했었습니다. 그러한 관례에 변혁을 일으킨 것이 HIOKI의 배터리 테스터입니다.

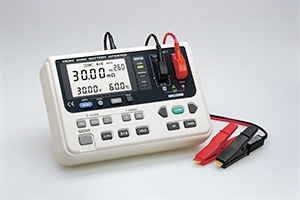

배터리의 내부저항과 전압을 동시에 측정할 수 있는 휴대형기기 덕분에 각각의 배터리의 열화를 진단할 수 있게 되어, 열화 정도가 낮은 배터리는 계속 사용하고 열화의 기준치를 초과한 배터리는 교체하는 식으로 최적의 운용관리가 가능해졌습니다. V사는 조기에 이 배터리 테스터를 도입해 고객에게 유지보수 비용 절감을 포함한 개선책을 제안함으로써 더 좋은 관계를 구축하게 된 것을 계기로, HIOKI제품을 계속적으로 사용해오고 있습니다.

또한 이번에 V사는 작업효율 향상, 오류 없이 측정 데이터를 관리, 노이즈에 영향을 받지 않는 정확한 측정, 작업자의 안전성 향상 등을 위해 신형 배터리 테스터 도입을 검토한 끝에 배터리 테스터 BT3554 도입을 결정했습니다.

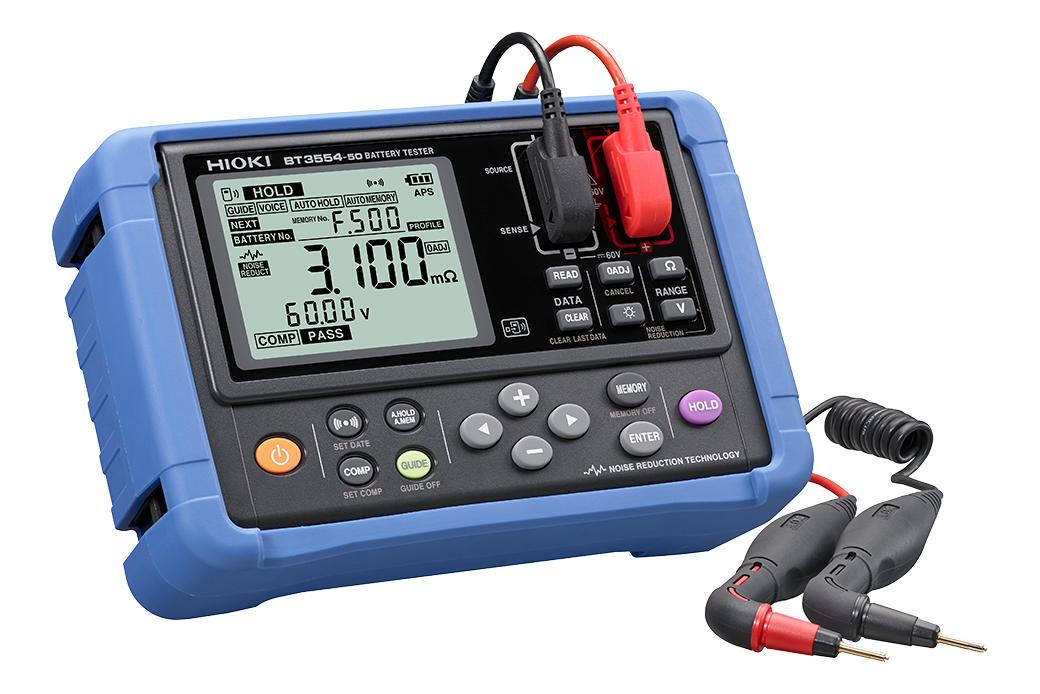

BT3554는 단 2초만에 내부저항과 전압을 측정할 수 있는 압도적인 스피드와, 측정한 데이터를 내부 메모리에 저장해 컴퓨터에 데이터를 전송하는 기능이 탑재되어 있습니다. 또한 우수한 노이즈 내성과 L자 모양 핀형 리드를 채택해 작업자의 안전성이 향상되었습니다. V사는 이 장점을 높이 평가했습니다.

도입 후 효과

배터리 진단의 작업 효율 향상과 예방보전이 가능한 관리체제 구축

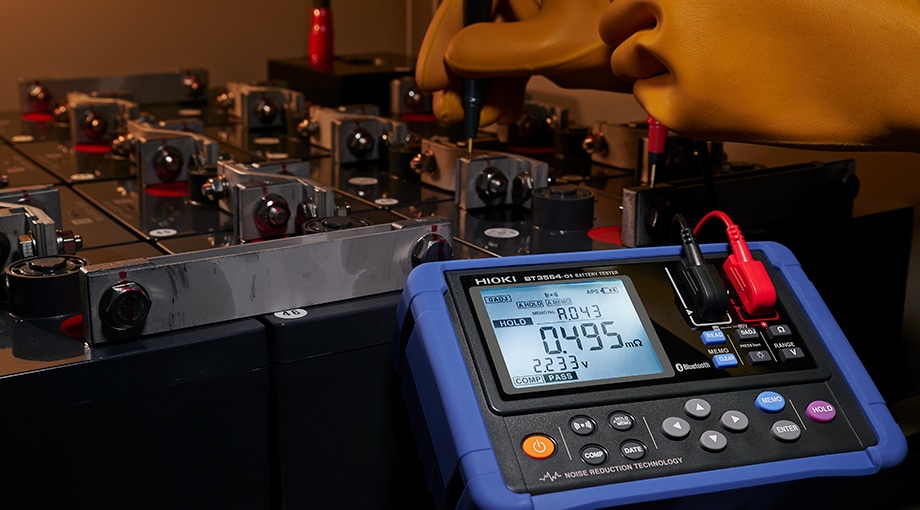

BT3554는 리드를 단자에 접촉시키기만 하면 측정을 시작하고 측정값이 안정되면 자동으로 데이터가 저장됩니다. 기존제품은 배터리 1개를 측정하는데 약 5.3초가 걸렸는데 BT3554는 단 2초로, 약 60%나 배터리 진단시간이 단축되어 V사는 배터리 진단 작업 효율이 대폭 향상되었습니다.

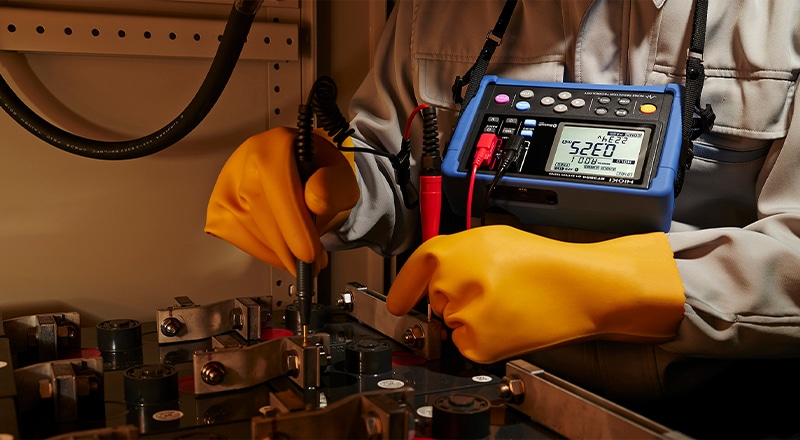

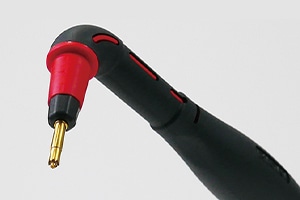

또한, 높은 노이즈 내성을 자랑하며 안정된 측정이 가능하여, 이제껏 UPS 가동 시는 인버터 등에 의한 노이즈 영향을 받아 정확한 측정이 어려웠지만 빠르게 측정이 가능해졌습니다. 게다가 V사에서는 좁은 장소에 있는 배터리의 측정 작업을 고려해 선단이 L자형인 핀형 리드를 도입해 작업자의 안전성이 향상되었습니다.

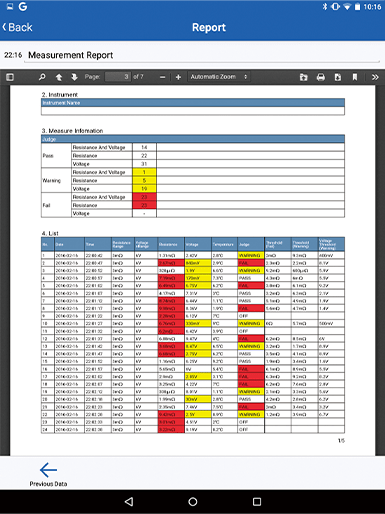

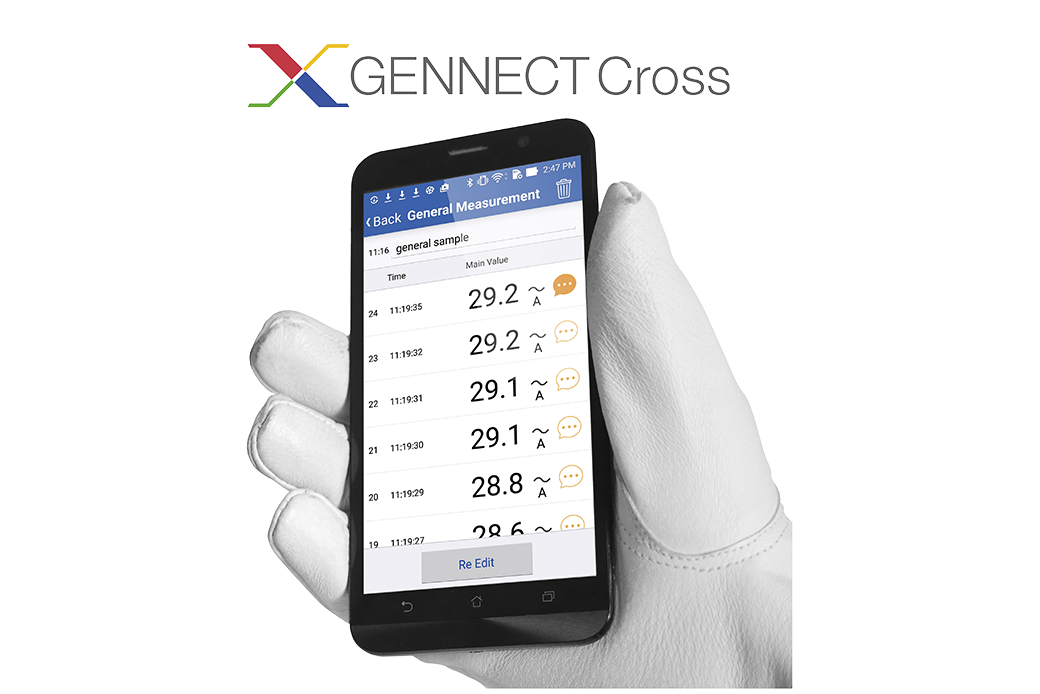

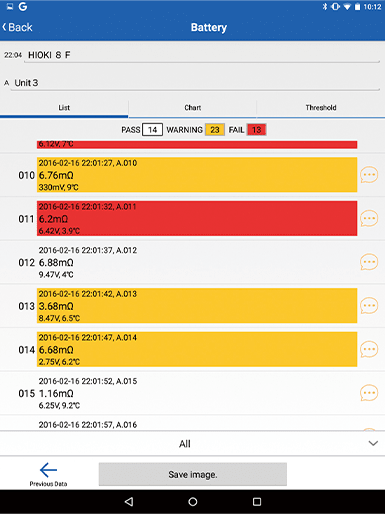

BT3554에는 Bluetooth®무선기술이 탑재되어 있어 옵션 Z3210 장착 시 GENNECT Cross라는 앱을 설치한 스마트폰이나 태블릿에 연결하면 자동으로 저장한 측정 데이터를 활용해 그 자리에서 리포트를 작성할 수 있습니다.

  • GENNECT Cross
  • GENNECT Cross

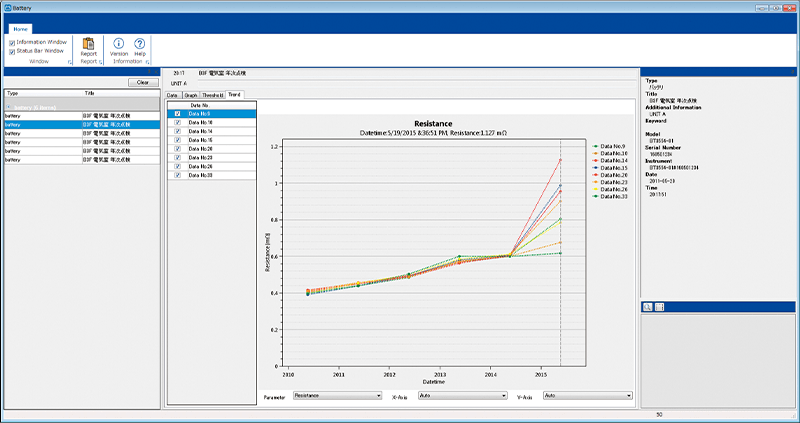

그 리포트는 즉시 사무실로 전송도 가능합니다. BT3554에 표준 부속된 PC어플리케이션 소프트웨어 (GENNECT ONE)로는 과거부터 현재까지의 측정 데이터의 트렌드를 파악할 수 있습니다

  • GENNECT ONE

또한 BT3554는 GENNECT Cross및 GENNECT ONE과 함께 사용하여 임의 배터리의 측정 데이터를 과거부터 현재까지 그래프로 일람 표시할 수 있어 열화 징후를 발견할 수 있습니다. 이를 통해, 정기적인 유지보수로 배터리의 정지를 예방하는 보수방식에서 배터리가 정지할 징조를 포착해 우선적으로 보수하는 방식으로 바꿔나갈 수 있습니다. 단지 설비의 유지보수를 도급받는 것만이 아니라, 고객에게 부가가치를 창출하고 싶다고 생각하고 있던 V사에서는 현재 배터리 열화에 기인하는 설비의 트러블을 미연에 방지하는 것에 가세해 유지보수의 토탈 비용을 절감할 수 있게 되어 매우 기뻐하고 있습니다.

그 밖에도 다음번에 계측해야 하는 배터리를 음성으로 안내하는 기능이나, 현장과 배터리번호 등 프로필 정보와 측정결과를 관련지어 데이터 관리하는 기능 등 편리한 기능도 탑재되어 있습니다.

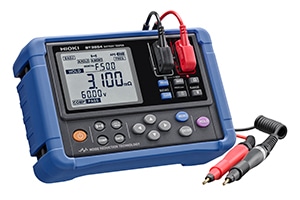

도입한 제품
