배터리 계측 솔루션


HIOKI에서는 배터리의 "개발", "생산", "재사용", "유지보수"에 관한
각 공정의 계측 솔루션을 제공하고 있습니다.

이와 관련하여 각 공정에 사용되는 제품과 데모 내용에 대해 간단히 소개합니다.

배터리 솔루션 카탈로그 다운로드

제품에 대해 관심 있으신 분은 아래의 연락처로 문의해 주십시오.

대표전화: 02)2183-8847 / 문의하기 Click

※ 동영상 자막켜기를 하시면 자세한 설명을 보실 수 있습니다.

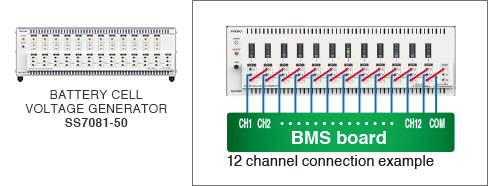

BMS의 성능평가・안전평가・검사에

고정확도 발생과 측정으로 BMS의 성능 평가에 유용합니다.
또한 이상 상태를 검증할 수 있어, 안전 성능 평가에도 도움됩니다.





사용제품

- 배터리 셀 전압 제너레이터 SS7081-50

- 메모리 하이코더 MR6000

※ 동영상 자막켜기를 하시면 자세한 설명을 보실 수 있습니다.

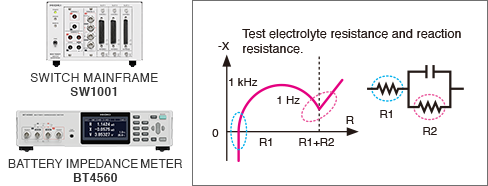

배터리의 불량 요인을 발견・분석, 열화 분석을 효율화

다점 주파수에서의 교류 임피던스 측정을 실시함으로써 배터리셀의 불량 요인을 구분해 낼 수 있습니다.



예를 들어, 저주파에서의 임피던스를 확인하여 전극계면의 전극 반응의 불량품을 발견합니다.
스위치 메인 프레임과 결합해 사용하여 다채널화도 가능합니다.







사용제품

- 스위치 메인 프레임 SW1001

- 스위치 메인 프레임 SW1002

- 배터리 임피던스 미터 BT4560



핸드북

- 리튬이온 배터리의 전극계측 핸드북

※ 동영상 자막켜기를 하시면 자세한 설명을 보실 수 있습니다.

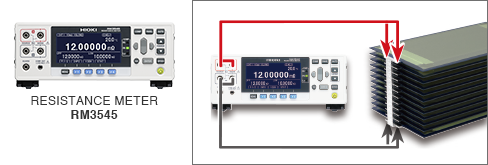

탭 용접부・부스바의 품질 확인

탭 용접부・부스바의 저항을 측정함으로써 용접 품질을 확인합니다.
용접이 불량한 경우, 연결부의 저항이 높아져 충방전 시에 큰 열 손실이 발생합니다.







사용제품

- 저항계 RM3545



핸드북

- 저항 측정 입문서



사용자 가이드

- 부스바 용접부의 저항 측정 (영문)

※ 동영상 자막켜기를 하시면 자세한 설명을 보실 수 있습니다.

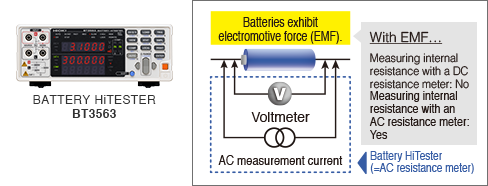

내부저항・개방전압측정

배터리의 내부저항과 개방전압을 동시에 측정할 수 있습니다. AC-IR방식은 단시간에 측정이 가능해 측정값의
반복 재현성이 높기 때문에, 셀이나 배터리 유닛의 출하검사 및 수입검사에 적합합니다.

최대 1000V 내압 모델 (BT3564)까지 있어, 배터리팩의 총 저항을 일괄로 측정할 수 있습니다.
고정밀도 3mΩ 레인지를 지녀, 탭 용접부나 부스바의 저항 측정에도 사용 가능합니다.





사용제품

- 배터리 하이테스터 BT3563

- 배터리 하이테스터 BT3562

- 배터리 하이테스터 BT3564



핸드북

- 리튬이온 배터리의 전기계측 핸드북

※ 동영상 자막켜기를 하시면 자세한 설명을 보실 수 있습니다.

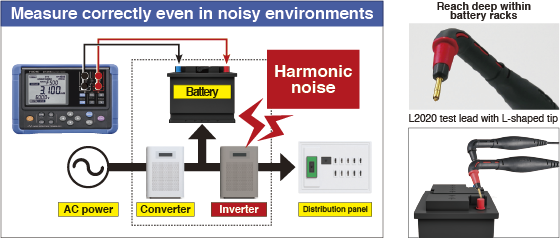

납축전지의 열화상태를 빠르게 진단

내부저항 및 전압을 측정해 열화상태를 양품/주의/불량으로 즉시 진단, 측정부터 저장까지 최속 약 2초가 걸립니다. 노이즈 내성을 향상시켜 UPS 가동상태에서도 확실하게 측정합니다.

사용하기 편한 휴대형 크기라 현장에서 납축전지의 열화 진단을 더욱 쉽게 내릴 수 있습니다.
또한 L자형 프로브 (L2003)를 이용해 랙 안에서의 작업성도 개선했습니다.







사용제품

- 배터리 테스터 BT3554



핸드북

- 납축전지 핸드북



BT3554 이외에도 데이터 센터나 기지국에서의 유지보수의 계측 솔루션을 제공하고 있습니다.

- 자료: 데이터 센터, 통신 기지국



※ 동영상 자막켜기를 하시면 자세한 설명을 보실 수 있습니다.

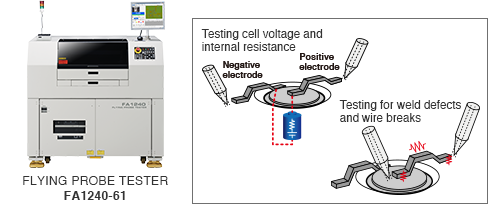

배터리 모듈을 픽스처 없이 고속 자동 검사

실장기판의 프로빙 기술을 배터리 모듈 검사에 응용,
배터리 모듈을 "고속", "고정밀도", "픽스처 없이" 검사할 수 있습니다.







사용제품

- 플라잉 프로브 테스터 FA1240-61

- 배터리 하이테스터 BT3562

※ 동영상 자막켜기를 하시면 자세한 설명을 보실 수 있습니다.

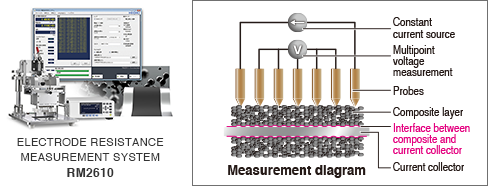

전극시트의 품질관리에 진화하는 LIB 연구・개발

전극시트 표면의 전위를 계측해 독자적인 해석방법으로 "합재층저항"과 "집전체와 합재의 계면저항"을 분리해
출력합니다. 지금까지 산출이 어려웠었던 계면저항을 구할 수 있습니다.







사용제품

- 전극저항 측정 시스템 RM2610

- 리튬이온 배터리의 전기계측 핸드북
